# Analysis and Algorithm Manual
# Part 1 Element Library
Chapter 1. Structural Elements
Chapter 2. Embedded Reinforcements
Chapter 3. Interface Elements
Chapter 4. Geometric Nonlinearity
# Chapter 1. Structural Elements
# 1-1 개요
구조물의 모델링과 유한요소를 이해하는데 필요한 공간상의 좌표계는 다음과 같다.
- 전체좌표계 (GCS : Global Coordinate System)
구조물 전체를 동일한 하나의 기준으로 표현하는 좌표계이다. 오른손 법칙에 따라 X,Y,Z (대문자) 축으로 표현한다.
- 요소좌표계 (ECS: Element Coordinate System)
각각의 요소를 기준으로 독립적으로 설정되는 좌표계이다. 각 요소의 x,y,z (소문자) 축으로 표현한다.
\- 기타 좌표계
절점좌표계(NCS: Nodal Coordinate System), 출력좌표계(OCS: Output Coordinate System), 재료좌표계(MCS: Material Coordinate System) 등이 있다.
2
3
1
z
y
ECS
x
z
y
GCS
X

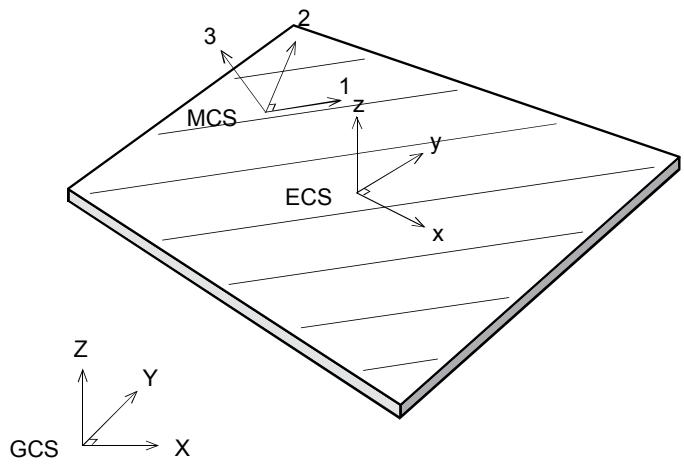

그림 1.1.1 여러가지 좌표계
midas FEA에서 사용 가능한 유한요소의 종류는 다음과 같다.
- 트러스요소(truss element)
• 보요소(beam element)
• 평면응력요소(plane stress element)
• 판요소(plate element)
• 평면변형요소(plane strain element)
• 축대칭요소(axisymmetric element)
- 입체요소(solid element)
\- 탄성연결(elastic link)/ 절점스프링(point spring)/ 절점감쇄(point damping) / 행렬스프링(matrix spring)/ 강체연결(rigid link) 요소
유한요소는 기본적으로 요소 종류와 연결 절점번호로 정의하며, 절점의 연결 순서에 따라 요소좌표계가 결정된다. 각각의 요소에는 모양, 크기, 재질(material) 등을 규정하는 데이터가 할당되며, 요소 종류별로 필요한 데이터는 다음과 같다.
| 요소 | 필요 데이터 |
| 트러스요소 | 단면적, 재질 |
| 보요소 | 단면성질, 재질 |
| 평면응력요소 | 두께, 재질 |
| 판요소 | 두께, 재질, 재료좌표계 |
| 평면변형요소 | 두께, 재질 |
| 축대칭요소 | 재질 |
| 입체요소 | 재질, 재료좌표계 |
